超高壓金屬化膜電容器

http://www.yuntianzhi.com/uploadfiles/211.149.255.8/webid378/source/201808/153551234163.jpg

電話：0519-85760576；0519-85760520

立即咨詢

產品詳情

查看PDF：超高壓金屬化膜電容器

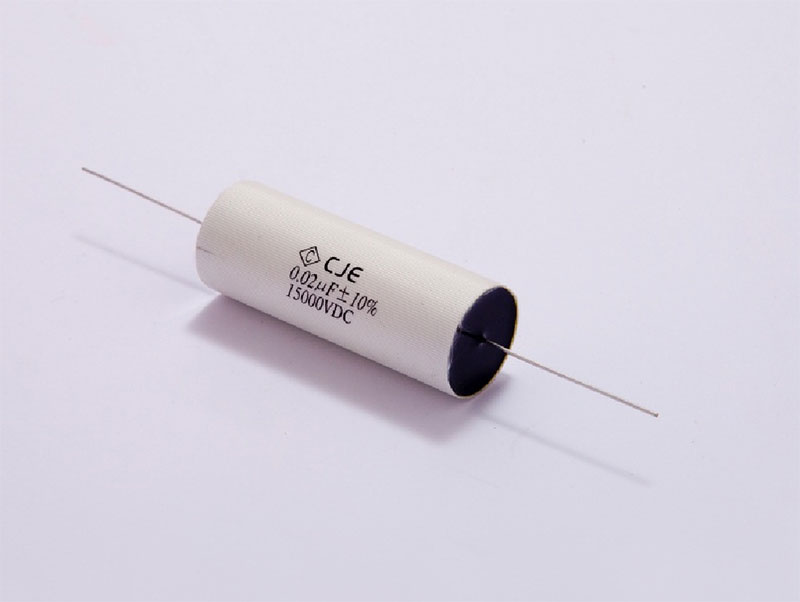

超高壓金屬化膜電容器

應用

高端醫療設備用超高壓電源；

高壓變頻器；

高壓輸變電線路的高壓耦合和載波通信信號耦合；

大型機電設備保護設施和安全監測設備。

● 產品描述

執行標準GB/T 2693 idt IEC 60384-1；

金屬化聚丙烯/聚酯膜無感卷繞而成；

聚酯膠帶或特種膠帶包裹，兩端阻燃環氧樹脂封裝；

具有良好的自愈特性和溫度穩定性；

干式結構，確保安全使用；

可根據客戶要求，提供鍍錫銅線、銅焊片、銅螺母和銅螺栓等多種引出形式。

● 工藝特點

采用特種膠帶可防止高壓設備內絕緣填充料出現裂縫，避免沿裂縫處產生爬電現象；

產品的設計可保證在交流和高壓脈沖應用場合下電容器內部不產生離子電流；

可提供更小型化的產品

● 性能指標

溫度范圍 ( 與工作電流有關 )	-40 ～ +85℃ ( Relating to operating current )
電容量范圍 ( 可根據客戶要求定制 )	160pF～20μF ( Others made to order available )
電容量偏差 ΔC/C	J：±5% K：±10%
額定工作電壓Un ( 可根據客戶要求定制 )	3k～30kVdc/1k～10kVac ( Others made to order available )
端子間電壓 UTT	1.4Un ( 60s )

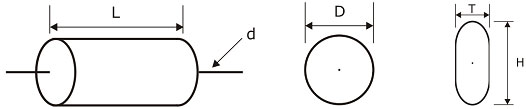

● 外形尺寸

● 代表規格（圓形）

u Miniature HVB series

Un	Part Number	CR	D	L	d	dv/dt	Ipp
Un	Part Number	(μF)	(mm)	(mm)	(mm)	V/μs	(A)
10kV	HVB 10kV 105	1.0	68	90	1.2	900	900
15kV	HVB 15kV 103	0.01	13	71	1.0	2000	20
	HVB 15kV 503	0.05	26	71	1.0	2000	100
	HVB 15kV 104	0.1	36	71	1.0	2000	200
	HVB 15kV 105	1.0	88	146	/	1550	1550
	HVB 15kV 205	2.0	123	146	/	1550	3100
20kV	HVB 20kV 103	0.01	16	100	0.8	3200	32
	HVB 20kV 203	0.02	22	100	1.0	3200	64
	HVB 20kV 503	0.05	32	100	1.2	3200	160
	HVB 20kV 104	0.1	43	100	1.2	3200	320
	HVB 20kV 105	1.0	96	168	/	1800	1800

● 代表規格（圓形）

Un	Part Number	CR	D	L	d	dv/dt	Ipp
Un	Part Number	(μF)	(mm)	(mm)	(mm)	V/μs	(A)
4kVdc	HVE 4kV 103	0.01	12	30	0.8	2500	25
	HVE 4kV 104	0.10	20	47	0.8	1000	100
	HVE 4kV 224	0.22	28	47	0.8	1000	220
6kVdc	HVE 6kV 103	0.01	14	39	0.8	4000	400
	HVE 6kV 473	0.047	17	60	0.8	1600	75.2
	HVE 6kV 104	0.1	24	66	0.8	1500	150
8kVdc	HVE 8kV 222	0.0022	9	48	0.8	4000	8.8
	HVE 8kV 103	0.01	16	48	0.8	5000	50
	HVE 8kV 683	0.068	26	80	0.8	3200	217.6
10kVdc	HVE 10kV 102	0.001	10	56	0.8	12600	12.6
	HVE 10kV 103	0.01	16	60	0.8	5600	56
	HVE 10kV 473	0.047	26	90	0.8	3000	141
12kVdc	HVE 12kV 102	0.001	10	56	0.6	7200	7.2
12kVdc	HVE 12kV 223	0.022	25	71	0.8	3300	72.6
15kVdc	HVE 15kV 471	0.00047	10	56	0.8	20000	9.4
	HVE 15kV 102	0.001	11	64	0.8	15000	15
	HVE 15kV 103	0.01	26	71	1	8000	80

● 代表規格（圓形）

Un	Part Number	CR	D	L	d	dv/dt	Ipp
Un	Part Number	(μF)	(mm)	(mm)	(mm)	V/μs	(A)
4kVdc	HVB 4kV 105	1.0	45	90	1.2	600	600
	HVB 4kV 106	10	95	168	/	250	2500
	HVB 4kV 206	20	135	168	/	250	5000
6kVdc	HVB 6kV 103	0.01	14	41	0.8	5500	55
	HVB 6kV 474	0.47	42	85	1.2	1200	564
	HVB 6kV 105	1.0	45	116	1.2	500	500
8kVdc	HVB 8kV 103	0.01	17	48	0.8	3600	36
	HVB 8kV 105	1.0	64	136	/	1300	1300
	HVB 8kV 305	3.0	89	160	/	1000	3000
10kVdc	HVB 10kV 103	0.01	19	47	0.8	10000	100
	HVB 10kV 104	0.1	38	71	1.2	5600	560
	HVB 10kV 105	1.0	78	146	/	2000	2000
15kVdc	HVB 15kV 103	0.01	22	71	0.8	12000	120
	HVB 15kV 203	0.02	30	71	1	12000	240
	HVB 15kV 104	0.1	42	118	1.2	3500	350
	HVB 15kV 224	0.22	56	142	/	4800	1056
	HVB 15kV 105	1.0	115	142	/	4800	4800
20kVdc	HVB 20kV 103	0.01	25	105	1	15000	150
20kVdc	HVB 20kV 104	0.1	52	150	/	4500	450
30kVdc	HVB 30kV 161	0.00016	13	120	0.6	50000	8
	HVB 30kV 112	0.0011	16	120	0.8	50000	55
	HVB 30kV 123	0.012	38	120	1.2	25000	300
	HVB 30kV 104	0.1	55	168	/	5000	500

Un	Part Number	CR	D	L	d	dv/dt	Ipp
Un	Part Number	(μF)	(mm)	(mm)	(mm)	V/μs	(A)
4.7kVac	HVB 4.7kVac 183	0.018	35	112	1.0	15000	270
4.7kVac	HVB 4.7kVac 703	0.07	45	112	1.2	12000	840
6kVac	HVB 6kVac 604	0.6	135	168	/	10000	6000

● 代表規格（扁形）

Un	Part Number	CR	W	H	T	d	dv/dt	Ipp
Un	Part Number	(μF)	(mm)	(mm)	(mm)	(mm)	V/μs	(A)
9kVdc	HVB 9kVdc 404	0.04	71	28	15	1.0	2000	80
10kVdc	HVB 10kVdc 404	0.04	71	29	16	1.0	2200	88
