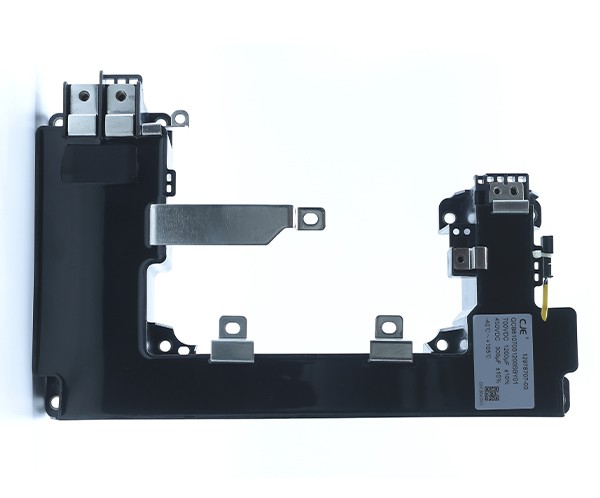

新能源汽車用金屬化膜濾波電容器
查看PDF：QCB61新能源汽車用金屬化膜濾波電容器.pdf

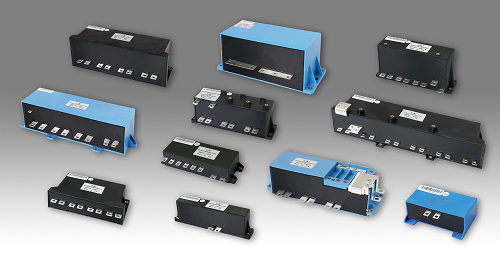

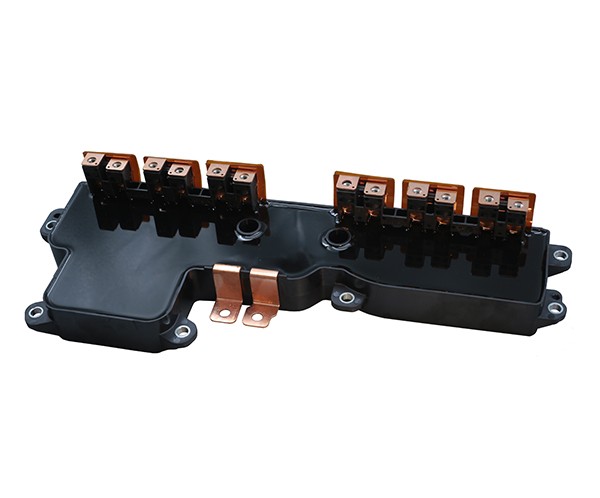

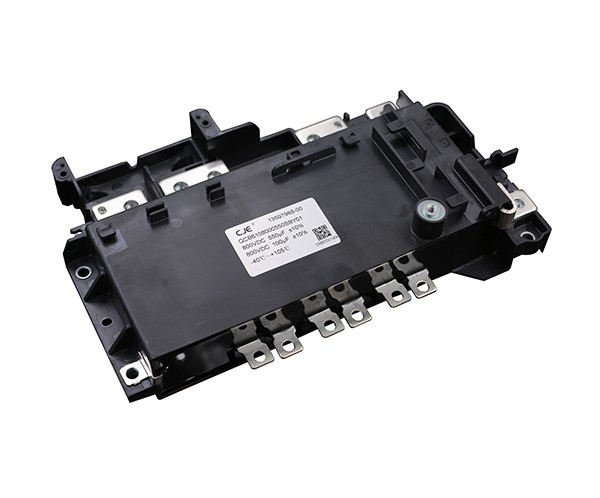

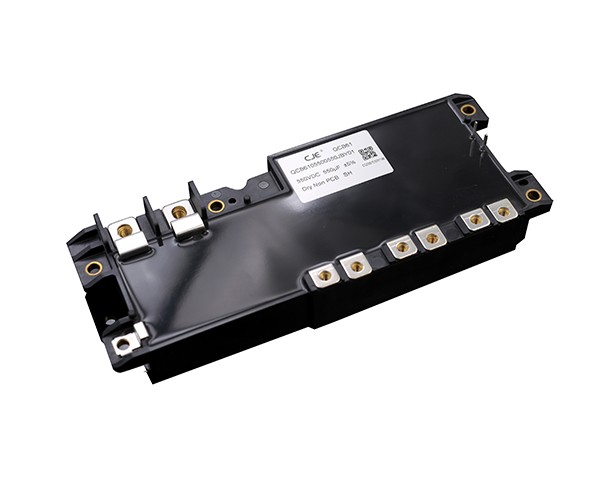

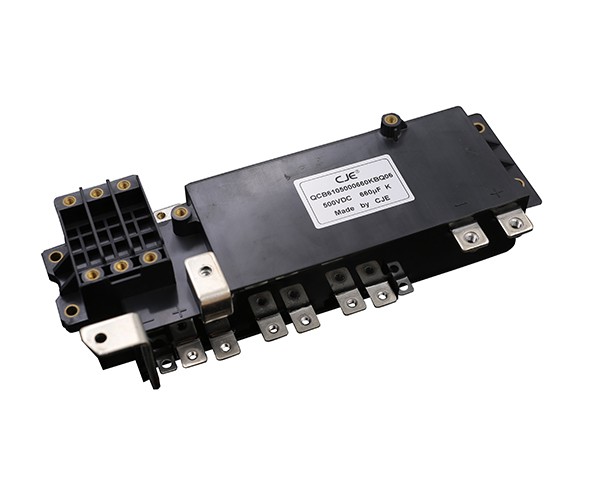

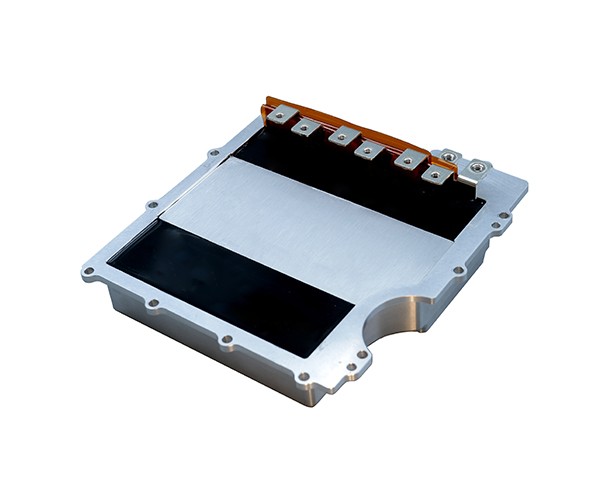

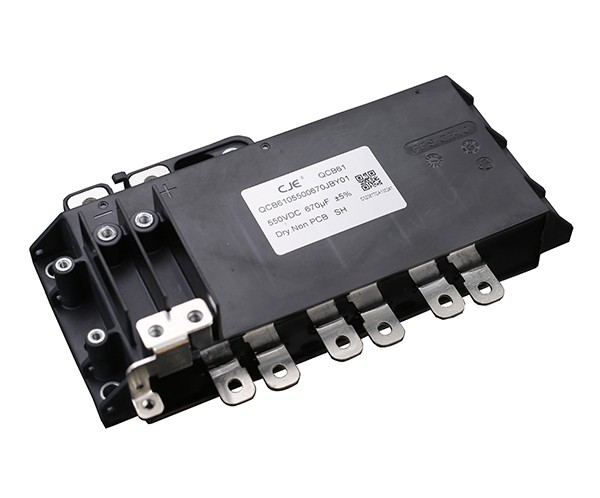

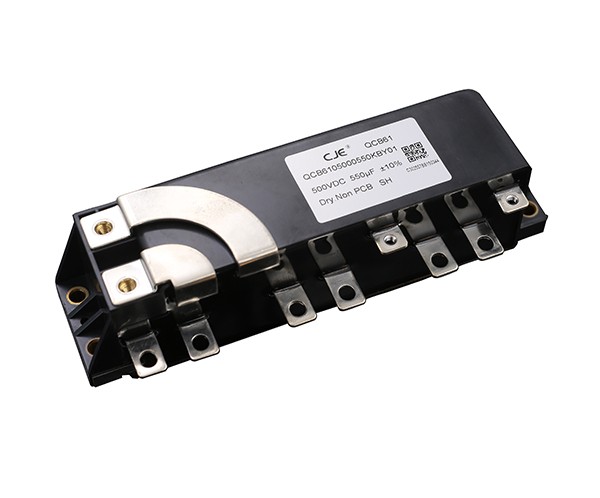

CJE憑借自身設計制造薄膜電容數十年的技術積累，應用自主知識產權的專利技術，創新研發并推出了針對節能環保綠色新能源汽車需求的EV及HEV電驅控制器專用電容器。
這些新能源汽車用薄膜電容器額定電壓范圍200～1200VDC，電容量范圍200～2000μF，可以為10KW～160KW不同功率等級的EV/HEV電驅控制器提供膜電容解決方案。
這些新能源汽車用薄膜電容均采用金屬化聚丙烯薄膜設計，具有優良的自愈特性，可以有效避免由于過電壓導致產品擊穿；電容的工作溫度范圍可達-40～105℃。
采用獨l創的設計及制造技術，這些電容器的串聯等效電阻ESR極低（低至0.1mΩ以下），有效值電流持續荷載能力高達250A以上。
這些新能源汽車用薄膜電容器都具有很小的串聯等效電感（低至5nH以下），而且一般均采用內置疊層母排技術。特別適用于與IGBT的直聯式安裝，完全可以省略常規必須的緩沖電容器、直流母排，大大簡化安裝結構和安裝程序，而且控制器的緊湊程度大幅度提高。
按照客戶的需要，可以在電容器內部集成抑制共模干擾的“Y”電容。
注： 由于電池電壓、驅動功率等不同，電驅控制器的空間尺寸、內部布局也千差萬別，這些電容一般都是高度定制化的產品。請務必盡可能多地提供與電容相關的電氣特性、機械配合等信息，并與我們的研發團隊保持密切的溝通。
您的需求就是我們研發的動力！

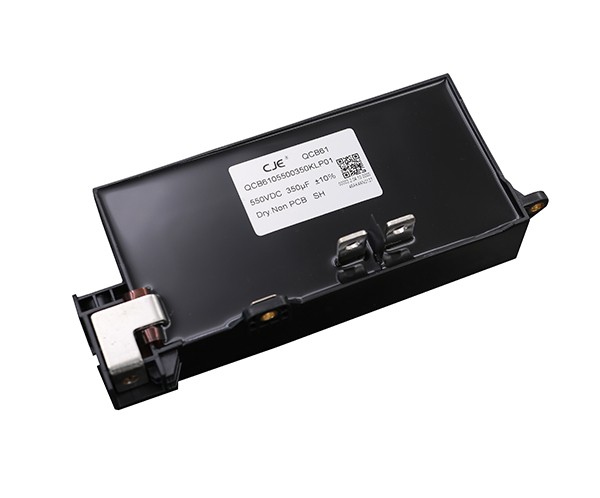

30kw新能源汽車電控用母線電容
30kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions: QCB61 500VDC-250uF
技術參數 Technical data
引用標準 Reference Standard
GB/T17702-2013(IEC 61071：2007)；AEC Q200D
氣候類別Climatic Category
40/105/21
工作溫度范圍 Operating Temperature Range
-40℃ ~ 105℃ (θhs)
貯存溫度范圍 Storage Temperature Range
-40℃ ~ 105℃
額定電壓（UNDC） Rated Voltage
500Vdc
額定容量（CN） Rated Capacitance
250μF
電容量準許偏差 Capacitance Tolerance
K：±10%
耐電壓 Voltage Proof
極間 Between Terminals ：
1.5UN(10S, 20±5℃)
極殼之間 Between Terminals and Case ：
3000Vac（10s， 50Hz，20±5℃）
Y電容極間 Between Terminals @ Clase Y：
3000Vdc（2s，20±5℃）
介質損耗角正切tanδd
2×10-4
絕緣電阻 Insulation Resistance
≥120MΩ @ 100VDC,60s，20±5℃
等效串聯電阻ESR
≤0.6mΩ @ 10kHz
自感Ls
≤13nH (Measure under the holes)
較大直流側電流 Max.Irms for DC
120A
較大紋波電流 Max.ripple Irms
80A
較大峰值電流 ?
2500A
較大沖擊電流?s
6000A (non-repetitive)
非周期性沖擊電壓Us
650V
爬電距離 Creepage distance
6mm
電氣距離 Electrical distance
預期壽命 Expected lifetime
參考?jí)勖€(xiàn) Refer to expected lifetime curve
失效率 Failure rate
50FIT
本體尺寸 Dimension （L×w×h）
130mm×75mm×38mm
重量Weight
≈0.5KG
θcase：外殼溫度 θcase:Temperature of case
ESR： 電容器內部等效串聯電阻的總和 ESR: The sum of all ohmic resistances occurring inside the capacitor
θhs=θcase＋I(xiàn)rms2×ESR×Rthhc

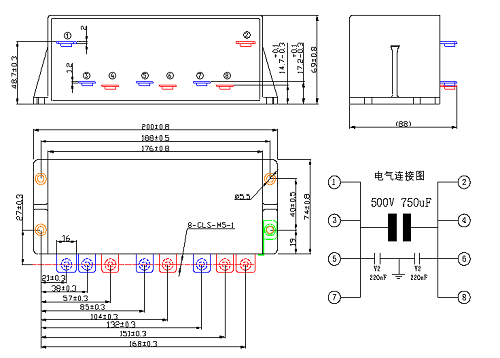

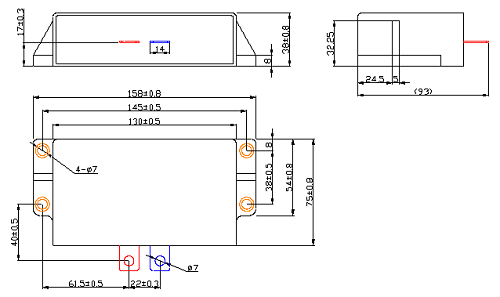

外形圖 Outline Drawing
60kw新能源汽車電控用母線電容
60kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions:QCB61 500VDC-750uF
750μF
極殼之間 Between Terminals And Case ：
Y電容極間 Between Terminals @Clase Y：
≥40MΩ @ 100VDC,60s，20±5℃
≤0.4mΩ @ 10kHz
≤12nH (Measure under the holes)
200A
較大紋波電流值 Max.ripple Irms
180A
較大峰值電流?
6000A
12000A （non-repetitive）
預期壽命Expected lifetime
本體尺寸 Dimension (L×w×h)
176mm×74mm×69mm
≈1.25KG
ESR: 電容器內部等效串聯電阻的總和 ESR: The sum of all ohmic resistances occurring inside the capacitor
θhs=θcase＋Irms2×ESR×Rthhc

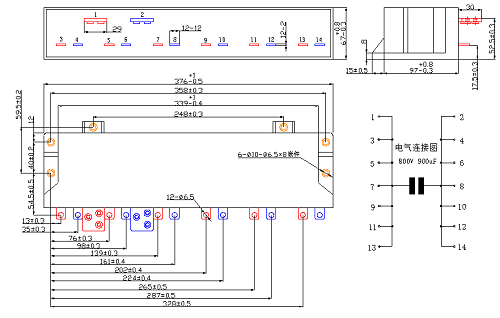

100kw新能源汽車電控用母線電容100kw bus bar capacitors for electric control of new energy vehicles
代表規格Representative Descriptions: QCB61 800VDC-900uF
新能源汽車用薄膜電容技術參數 Technical data
800Vdc
900μF
J：±5%
≥35MΩ @ 100VDC,60s，20±5℃
≤0.3mΩ @ 10kHz
≤15nH (Measure under the holes)
400A
380A
10000A
25000A （non-repetitive）
1050V
10mm
339mm×97mm×67mm
≈3.75KG
θcase:外殼溫度 θcase：Temperature of case
